Acta Armamentarii ›› 2023, Vol. 44 ›› Issue (5): 1288-1295.doi: 10.12382/bgxb.2022.0063
Previous Articles Next Articles
XU Yaofeng1, YANG Diao1,2,*(), LIU Pengke1, CHEN Qi1, GUO Junhang1, WANG Jun1
Received:
2022-09-15
Online:
2022-10-31
Contact:
YANG Diao
XU Yaofeng, YANG Diao, LIU Pengke, CHEN Qi, GUO Junhang, WANG Jun. Study on Strength Degradation Mechanism of Material on Inner Bore Surface of Gun Barrel[J]. Acta Armamentarii, 2023, 44(5): 1288-1295.
Add to citation manager EndNote|Ris|BibTeX

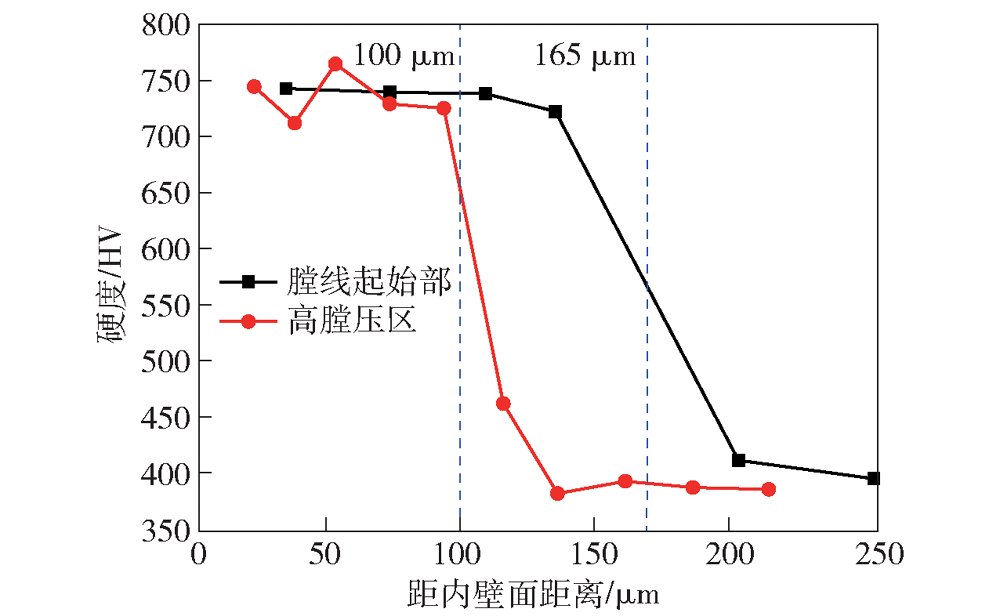

部位 | 药室部 | 膛线起始部 | 高膛压区 | 身管中部 | 炮口 |
---|---|---|---|---|---|
厚度/μm | 0~140 | 165 | 100 | 55 | 1~2 |
Table 1 Hardened layer thickness
部位 | 药室部 | 膛线起始部 | 高膛压区 | 身管中部 | 炮口 |
---|---|---|---|---|---|
厚度/μm | 0~140 | 165 | 100 | 55 | 1~2 |
参数 | 测点1 | 测点2 | 测点3 | 测点4 | 平均 |
---|---|---|---|---|---|
硬化层弹性模量/GPa | 228.06 | 219.88 | 228.86 | 202.17 | 219.74 |
基体弹性模量/GPa | 217.08 | 243.14 | 220.76 | 221.47 | 225.61 |
Table 2 Test results of elastic modulus of barrel material and hardened layer
参数 | 测点1 | 测点2 | 测点3 | 测点4 | 平均 |
---|---|---|---|---|---|
硬化层弹性模量/GPa | 228.06 | 219.88 | 228.86 | 202.17 | 219.74 |
基体弹性模量/GPa | 217.08 | 243.14 | 220.76 | 221.47 | 225.61 |
基体及 硬化层 | 温度/℃ | |||||
---|---|---|---|---|---|---|
20 | 200 | 400 | 600 | 700 | 800 | |
基体 | 1091 | 1037 | 931 | 498 | 220 | 107 |
硬化层 | 2340 | 1495 | 357 | 153 | - | - |

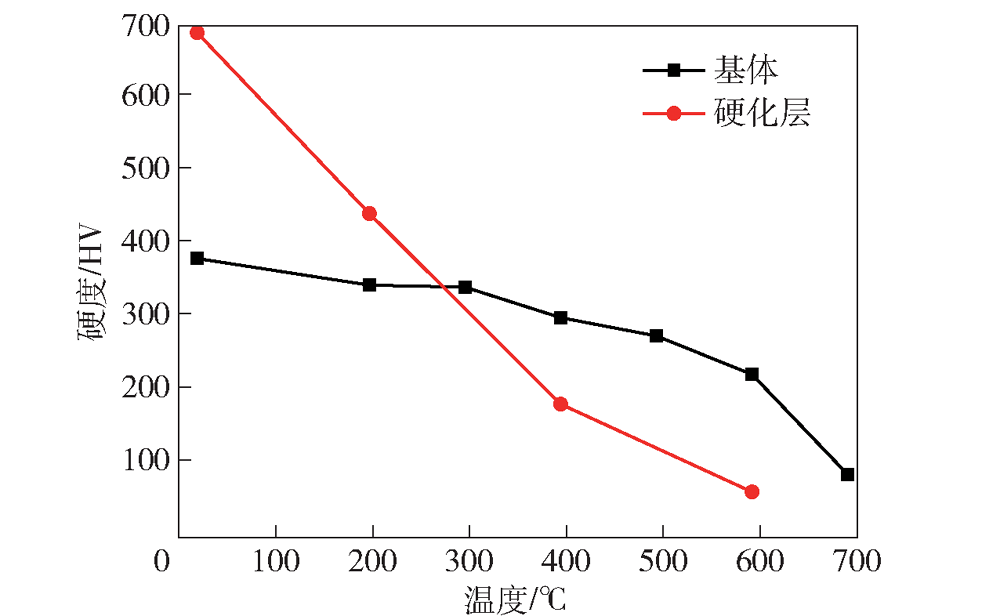

Table 3 Tensile strength of barrel material and hardened layer at different temperatures
基体及 硬化层 | 温度/℃ | |||||
---|---|---|---|---|---|---|
20 | 200 | 400 | 600 | 700 | 800 | |
基体 | 1091 | 1037 | 931 | 498 | 220 | 107 |
硬化层 | 2340 | 1495 | 357 | 153 | - | - |
参数 | 膛线 起始部 | 高膛 压区 | 身管 中部 | 炮口 |
---|---|---|---|---|
温度超过830℃的厚度/μm | 150 | 131 | 70 | 4 |
硬化层实测厚度/μm | 165 | 100 | 55 | 1~2 |

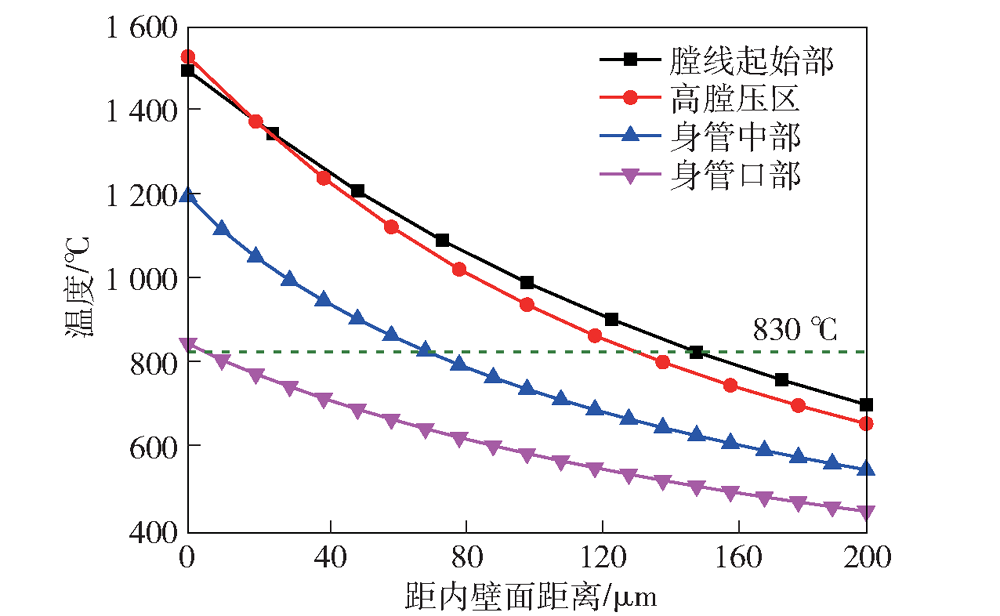

Table 4 Comparison between the thickness with temperature exceeding 830℃ and the measured thickness of hardened layer
参数 | 膛线 起始部 | 高膛 压区 | 身管 中部 | 炮口 |
---|---|---|---|---|
温度超过830℃的厚度/μm | 150 | 131 | 70 | 4 |
硬化层实测厚度/μm | 165 | 100 | 55 | 1~2 |
[1] |
张喜发, 卢兴华. 火炮烧蚀内弹道学[M]. 北京: 国防工业出版社, 2001.
|
|
|
[2] |
doi: 10.1016/j.wear.2004.09.031 URL |
[3] |
doi: 10.1016/j.wear.2004.09.030 URL |
[4] |
doi: 10.12382/bgxb.2021.0787 |
doi: 10.12382.bgxb.2021.0787 |
|
[5] |
doi: 10.12382/bgxb.2021.0798 |
doi: 10.12382/bgxb.2021.0798 |
|
[6] |
doi: 10.1016/j.wear.2006.12.005 URL |
[7] |
|
[8] |
杨雕, 刘朋科, 宁变芳, 等. 身管材料性能及射击过程多物理场载荷环境研究[J]. 火炮发射与控制学报, 2020, 41(4):1-5.
|
|
|
[9] |
刘朋科, 杨雕, 王军, 等. 身管材料烧蚀磨损性能研究[J]. 火炮发射与控制学报, 2021, 42(4):28-33.
|
|
|
[10] |
许耀峰, 单春来, 刘朋科, 等. 火炮身管寿命终止机理及寿命预测方法研究综述[J]. 火炮发射与控制学报, 2020, 41(3):89-94.
|
|
|
[11] |
张金, 赵亮, 王鑫, 等. 火炮身管内膛损伤机理分析[J]. 火力与指挥控制, 2020, 45(5):8-14.
|
|
|
[12] |
林少森, 闫军, 俞卫博, 等. 身管烧蚀及缓蚀剂作用机理研究现状[J]. 火炮发射与控制学报, 2016, 37(1):92-96.
|
|
|
[13] |
韦丁, 王琼林, 严文荣, 等. 降低身管烧蚀性研究进展[J]. 火炸药学报, 2020, 43(4):351-361.
doi: 10.14077/j.issn.1007-7812.201904033 |
|
|
[14] |
|
[15] |
doi: 10.1016/S0043-1648(01)00738-4 URL |
[16] |
蔡小龙. 扩散控制的反应制备碳化钨硬质层形成机理及性能研究[D]. 西安: 西安理工大学, 2019.
|
|
|
[17] |
刘朋科, 杨雕, 许耀峰, 等. 身管内膛表层温度及其梯度规律研究[J]. 兵工学报, 2022, 43(6):1225-1232.
doi: 10.12382/bgxb.2021.0296 |
|
|
[18] |
徐婷, 刘斌. 机械工程材料[M]. 北京: 国防工业出版社, 2017.
|
|
|
[19] |
叶宏, 仵海东张小彬. 金属热处理原理与工艺[M]. 北京: 化学工业出版社, 2011.
|
|
|
[20] |
郭俊行, 张亨, 海腾蛟, 等. 火炮身管试样烧蚀试验及数值模拟分析[J]. 火炮发射与控制学报, 2022, 43(3):74-79.
|
|
|
[21] |
doi: 10.1115/1.2120808 URL |
